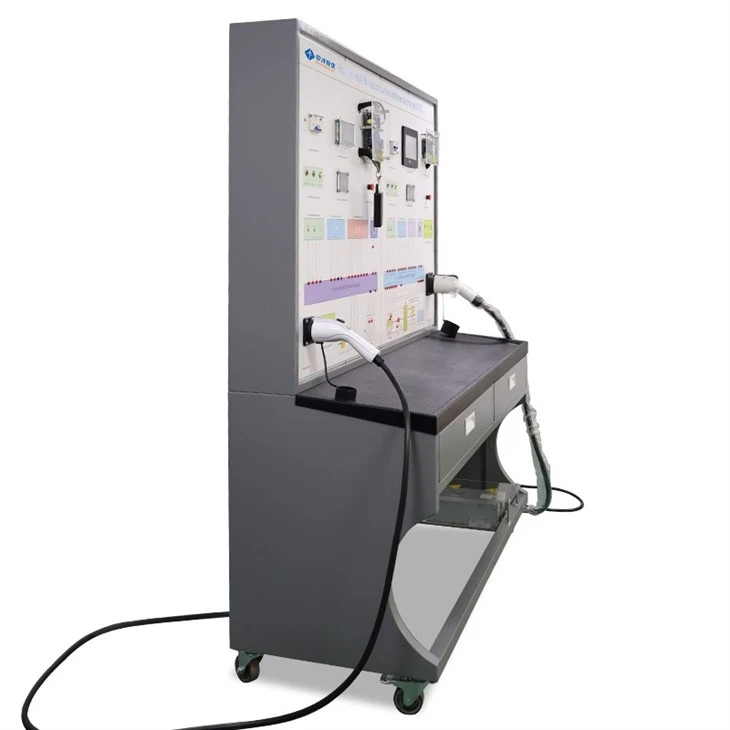

לוח הדרכה לטעינת AC/DC

מבוא מוצר

הלוח הדרכה לטעינת AC / DCפותח על בסיס אמערכת ערימת טעינת רכב חשמלית בתקן לאומי חדש AC ו-DC. הוא מורכב מאמסגרת אימון ניידתוכן אפאנל הוראה פונקציונלי, שחזור מדויק של המבנה, עקרונות העבודה ותהליך הפעולה של מערכות טעינת רכב חשמלי.

ציוד הדרכה זה נועד לענות על צורכי ההוראה וההכשרה המעשית שלמערכות ניהול טעינת רכב חשמלי, כולל זיהוי מבנה מערכת, ניתוח עקרונות עבודה, הדרכת פעולה ואבחון תקלות. זה מתאים באופן נרחב עבורמכללות מקצועיות, בתי ספר טכניים ומוסדות להכשרת רכב.

הרכב מערכת

1. מערכת ערימת טעינת AC

מערכת ניהול טעינת AC מורכבת מ:

מתג הגנה מפני נזילה

בקר טעינת AC

מחוון מצב טעינה

מסך תצוגה

מודול קורא כרטיסים

כרטיס טעינה

מתג עצירת חירום

אקדח טעינה AC ומחזיק אקדח טעינה

2. מערכת ערימת טעינת DC

מערכת ניהול טעינת DC מורכבת מ:

מתג הגנה מפני נזילה

בקר טעינת DC

מחוון מצב טעינה

מסך תצוגה

מודול קורא כרטיסים

כרטיס טעינה

מתג עצירת חירום

אקדח טעינה DC ומחזיק אקדח טעינה

פונקציות ותכונות המוצר

הדגמת מצב עבודה אמיתי
לוח ההדרכה מדגים באופן מלא את מאפייני העבודה בפועל שלמערכות טעינת רכב חשמלי AC ו-DC. הטעינה מתחילה על ידי החלקת כרטיס, ונתוני טעינה בזמן אמת- מוצגים על המסך, מה שמאפשר לתלמידים להבין בבירור את תהליך הטעינה, עקרונות המערכת, תפעול הציוד והתחזוקה הבסיסית.

הגנת בטיחות מקיפה
המערכת מצוידת ב-מתג עצירת חירום, המאפשר ניתוק חשמל מהיר במצבי חירום כדי להבטיח פעולה בטוחה במהלך ההוראה וההדרכה.

פאנל הוראה-עמידות גבוהה
הפאנל עשויחומר פלסטי-בדרגה גבוהה-אלומיניום, הכולל עמידות בפני פגיעות, עמידות בפני זיהום, עמידות בפני אש ועמידות בפני לחות. תלמידים יכולים להשוות באופן אינטואיטיבידיאגרמות מעגלים עם רכיבים בפועללנתח את מבנה המערכת ועקרונות העבודה.

מסופי בדיקה משולבים
מסופי בדיקה מרובים מותקנים על הפאנל, המאפשרים מדידה ישירה של אותות מערכת טעינת AC/DC, כולל:

הִתנַגְדוּת

מֶתַח

נוֹכְחִי

תֶדֶר
עיצוב זה תומך-באמצעות בדיקות חשמל והדרכות אבחון.

עיצוב מבנה ארגונומי וחזק

פאנל שנוצר מ1.5 מ"מ פלדה מגולגלת קרה-, מבטיח מראה מסודר ומקצועי

מסגרת בסיס עשויה מבנה פלדה מרותך עם טיפול ציפוי פני השטח

מצויד בגלגלים-לנעילת גלגלים עצמייםלתנועה קלה ומיקום בטוח

מְשׁוּלָבכ-40 ס"מ ABS אנטי-מחשב שולחני נגד החלקה ואנטי-סטטי, מתאים להנחת מסמכים ומכשירי בדיקת אור

מגירות אחסון לכלים מובנות-
שתי מגירות -סופגות בעצמן מסופקות, אחת מהן משמשת לאחסון כלים נפוצים, לשיפור יעילות ההדרכה והארגון.

פרמטרים טכניים

מידות מסגרת: כ.1600 × 600 × 1700 מ"מ

סוג ערימת טעינה:ערימת טעינת AC / ערימת טעינת DC

כוח מדורג:7 קילוואט

זרם פלט: קטן או שווה ל32 A

מתח כניסה:220 VAC ±20%

ממשקי תקשורת:RS485, Ethernet, GPRS אלחוטי, CAN

רמת הגנה:IP54

היתרון הייחודי שלנו 1: כלולים כלי בדיקה מקצועיים

לוח הדרכה זה מסופק עם אמערכת כלים משולבת מקצועית, כלומרלא סטנדרטי עם מוצרים רבים של מתחרים, מתן תמיכה מלאה-במעשי ההוראה.

1. מערכת כלים משולבת

חתיכה אחת-עיצוב ABS ואקום-

חריצים מותאמים אישית המבוססים על צורות כלי ומכשיר

אחסון מרכזי למניעת אובדן או נזק

משפר באופן משמעותי את יעילות האימון והסטנדרטיזציה

2. מכשירי בדיקה

מודד דיגיטלי חכם עםשבב נגד-צריבהומובילי בדיקה מצופים-זהב, דיוק ±0.5%

מנורת בדיקה עשויהחומר מבודד-במתח גבוה, הבטחת בטיחות ואמינות

3. רשימת כלים

מברג שטוח × 1

מברג פיליפס × 1

מנורת בדיקה × 1

מודד דיגיטלי × 1

חומרים מתכלים × סט 1

היתרון הייחודי שלנו 2: משאבי הוראה מלאים כלולים

בנוסף לחומרה, מוצר זה מסופק עםמשאבי הוראה בלעדיים, השגת פתרון משולב שלציוד + כלים + תוכנית לימודים.

1. סרטוני הדרכה

פורמט מיקרו-קורס המכסה פירוק, תפעול ואבחון תקלות

רזולוציית וידאו גדולה או שווה ל1080P, קצב פריימים גדול או שווה ל30 פריימים לשנייה

תומך בהפעלה מרובה-טרמינלים לכיתה ולאחר-למידה בכיתה

2. הוראת תכונות קורסים

כלי קורס הואמותאם בדיוק ללוח האימונים הזה

כולל תמונות ציוד אמיתי, דיאגרמות מבניות וצילומי מסך של ממשק תפעול

מסמן בבירור רכיבי מפתח, לחצנים ומסופי חיווט

שלבי ההדרכה עוקבים בקפדנות אחר נהלי ההפעלה בפועל של הציוד

3. תוכן הקורס כולל

סקירה וזיהוי מערכת של לוח ההדרכה

עקרונות של רכיבי ליבה כגון בקרים, חיישנים ומפעילים

הכשרת תפעול ובדיקה בסיסית באמצעות מולטימטרים ומנורות בדיקה

מודולי אימון פונקציות מיוחדות ואבחון תקלות נפוצות

תרגילים מעשיים ומודולים להערכת מיומנויות
